| 加工定制：是 | 品牌：Siemens/西门子 | 型号：6ES7314-1AG14-0AB0 |
| 工作电压：220V | 输出频率：75kHz | 产品认证：CE认证 |
上海韵祈工控设备有限公司
联 系 人：蔡源（业务经理）
联系电话：021-61849407
手 机：13651998935
商 务 QQ: 2735360612
《销售态度》：质量***、诚信服务、及时到位！
《销售宗旨》：为客户创造价值是我们永远追求的目标！
《服务说明》：现货配送至全国各地含税（17%）含运费！
《产品质量》：原装正品，全新原装！
《产品优势》：专业销售 薄利多销 信誉好，***好，价格低，货期短，大量现货,服务周到！

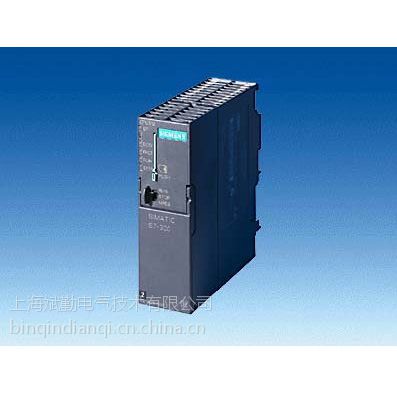

订货号：6ES7314-1AG14-0AB0 CPU314 96K内存
优势现货***促销中！
订单号: 6ES7312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7312-1AE13-0AB0 CPU312， 32K内存
6ES7313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-5BG04-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7313-6CG04-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7314-1AG14-0AB0 CPU314 96K内存
6ES7314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7315-2AG10-0AB0 CPU315-2DP, 256K内存
6ES7315-2AH14-0AB0 CPU315-2DP, 256K内存
6ES7315-2EH14-0AB0 CPU315-2 PN/DP, 384K内存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7317-2AK14-0AB0 CPU317-2 PN/DP,1MB内存
6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
CPU 314 安装有：
微处理器;
处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 μs。
扩展存储器;
与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（ 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
灵活的扩展能力;
多达 32 个模块，（4排结构）
MPI多点接口;
集成的 MPI 接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
口令保护;
用户程序使用密码保护，可防止非法访问。
诊断缓冲;
诊断缓冲区中可存储*** 500 个错误和中断事件，其中的 100 个事件可以长期保留。
免维护的数据后备;
如果电源中断，CPU 将所有数据（多达 64 KB）自动写到 SIMATIC 微型存储卡（MMC 卡）上，从而使数据可以在电压恢复后再次使用，且不会发生改变。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
MPI多点接口;
定义站地址
重启动/循环时间特性；
循环时间以及负载限制，以及自检测功能
保持范围；
定义具有保持功能的存储位、计数器、定时器和数据块的数量
时钟存储器；
设定地址
防护等级；
定义程序和数据的访问权限
系统诊断；
定义诊断报警的处理和范围
看门狗中断；
周期设定
时钟中断;
设定起始日期、起始时间和间隔周期
显示功能与信息功能
状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
信息功能；
您可以使用编程器以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。
集成的通讯功能
PG/OP 通讯
全局数据通讯
S7 基本通讯
S7 通讯(只是服务器)
系统功能
CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
详细信息请参见手册。
电源电压
额定值
24 V DC
√
允许范围，下限 (DC)
20.4 V
允许范围，上限 (DC)
28.8 V
电源电缆的外部保护装置（建议采用）
最小 2 A
电流消耗
电流消耗(额定值)
650 mA
电流消耗(空载)，典型值
140 mA
冲击电流，典型值
3.5 A
I2t
1 A2·s
从电源L+ 供电，
650 mA
电流消耗/功耗
功耗，典型值
4 W
存储器
RAM
内置
128 KB；用于程序和数据
可扩展
x
用于非易失性数据块的非易失性存储器的大小
64 KB
装载存储器
可插入(MMC)
√
可插入(MMC)，
8 兆字节
后备
提供
可以；通过MMC***(免维护)
无电池
√；程序和数据
CPU/程序块
DB
数量，
1 024；编号范围：1 至 16000
容量，
64 KB
FB
数量，
1 024；编号范围：0 至 7999
容量，
64 KB
FC
数量，
1 024；编号范围：0 至 7999
容量，
64 KB
OB
容量，
64 KB
嵌套深度
每个优先级
16
在一个错误OB中附加
4
CPU/处理时间
位操作，最小
0.06 μs
字操作，最小
0.12 μs
***数运算，最小
0.16 μs
浮点数运算，最小
0.59 μs
定时器/计数器及其保持性
S7 计数器
数量
256
保持性
可调节
√
下限
0
上限
255
计数范围
可调节
√
下限
0
上限
999
IEC 计数器
提供
√
型号
SFB
S7 定时器
数量
256
保持性
可调节
√
下限
0
上限
255
预置
无保持性
时间范围
下限
10 ms
上限
9,990 s
IEC 定时器
提供
√
型号
SFB
数据区及其保持性
标志
数量，
256 字节
可保持
√；MB 0 – MB 255
时钟存储器的数量
8; 1个存储字节
数据块
数量，
1 024；编号范围：1 至 16000
容量，
64 KB
保持性可调
√；通过 DB 上的非保持性
保持性预置
√
局部数据
每个优先级，
32 KB；每块 2 KB
地址区
I/O 地址区
全部
1,024 字节
输出
1,024 字节
过程映像
输入
1,024 字节
输出
1,024 字节
输入,可调节
1,024 字节
输出,可调节
1,024 字节
输入,预置
128 字节
输出,预置
128 字节
数字量通道
输入
1 024
输出
1 024
中央区的输入通道
1 024
中央区的输出通道
1 024
模拟量通道
输入
256
输出
256
中央区的输入通道
256
中央区的输出通道
256
硬件配置
中央设备，
1
扩展设备，
3
机架，
4
每个机架的模块数量，最多
8
DP主站的数量
内置
0
通过 CP
4
可运行的 FM 和 CP 数量(推荐)
FM
8
CP，点到点
8
CP, LAN
10
时间
时钟
硬件时钟(实时时钟)
√
缓冲和可同步
√
后备周期结束后时钟的行为
时钟在关闭电源时的时间处继续运行
每天误差，
10 s; Typ.:2 s
运行小时计数器
数量
1
数量/数量范围
0
数值范围
0至2^31 小时 (当使用SFC 101时)
计数间隔
1 小时
保持性
√；在每次重启时必须重新启动
时间同步
支持
√
MPI，主站
√
MPI，从站
√
在 AS 上，主站
√
S7 报文功能
报文功能可以登录站的数量，最多
12；取决于为 PG/OP 和 S7 基本通讯配置的接口
过程诊断报文
√
可同时激活的Alarm-S块，最多
300
调试功能
状态/控制
状态/控制变量
√
变量
输入、输出、位存储器、DB、定时器、计数器
变量的数量，最多
30
其中状态变量，最多
30
其中控制变量，最多
14
强制
强制
√
强制，变量
输入，输出
变量数目
10
状态块
是；最多 2 个，同时
单步运行
√
断点数量
4
诊断缓冲区
提供
√
输入数量，
500
可调节
x
防电源故障
100；只保留*** 100 项
监视功能
状态 LED
√
通讯功能
编程器/OP 通讯
√
路由
x
全局数据通讯
支持
√
GD包的大小，
22 字节
S7 基本通讯
支持
√
S7 通讯
支持
√
S5可兼容通讯
支持
√；通过 CP 和可调用的 FC
